軋鋼加熱爐用耐火澆注料比用耐火磚砌筑施工簡單，易操作，工程費(fèi)用低，施工周期短：與磚體相比，可節(jié)約能源70%左右：使用壽命3~6年，比使用高鋁磚提高1~4倍。澆注料可以加工成各種形狀整體爐襯，施工速度快，是工業(yè)爐施工較好的材料。

      隨著超微粉技術(shù)在澆注料中的應(yīng)用，超微粉結(jié)合澆注料多被低水泥結(jié)合澆注料所代替。低水泥結(jié)合澆注料具有強(qiáng)度高、體積穩(wěn)定性好、施工性能好的優(yōu)點(diǎn)，所以低水泥結(jié)合澆注料在熱工窯爐設(shè)計(jì)者在選用爐襯澆注料的過程中，多認(rèn)為澆注料中氧化鋁含量高的產(chǎn)品各方面性能優(yōu)于氧化鋁含量低的產(chǎn)品，所以在澆注料的選材過程中，多選擇氧化鋁含量較高的產(chǎn)品，在軋鋼加熱爐中更是如此。由于一般的軋鋼加熱爐工作溫度為1200~1350℃，長期工作溫度遠(yuǎn)遠(yuǎn)低于1500℃，所以澆注料應(yīng)選擇滿足軋鋼加熱爐使用特點(diǎn)且氧化鋁含量在一定范圍內(nèi)的低水泥澆注料，以達(dá)到爐襯材料長壽、節(jié)能、高性價比的要求。

      軋鋼加熱爐爐襯澆注料骨料的選擇主要是基于熱震穩(wěn)定性、高溫性能、導(dǎo)熱性能、成本等方面進(jìn)行選材。從骨料的熱震穩(wěn)定性及高溫性能兩個方面分析，骨料應(yīng)選用成本適中，并且使用于軋鋼加熱爐工況環(huán)境的骨料。

      我國有豐富的鋁礬土資源，儲量居世界前列。因此在礬土骨料的價格相比之下選擇要比使用剛玉、莫來石、紅柱石要低，而且常用的特級、二級及三級高鋁熟料雜質(zhì)含量也較低，都適合作為軋鋼加熱爐澆注料的原材料。

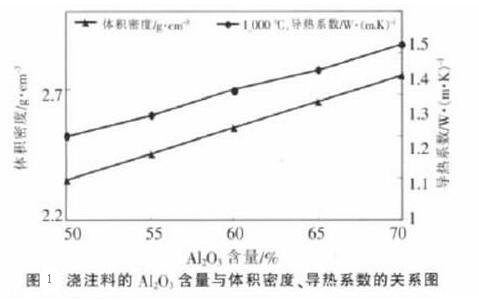

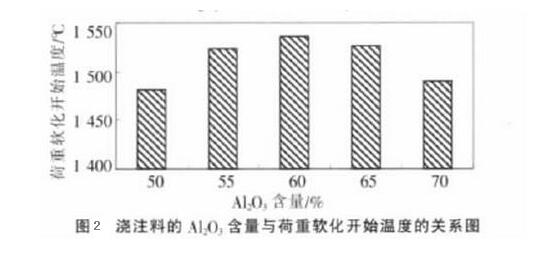

      以特級、二級及三級高鋁熟料及焦寶石為主要材料，加入硅微粉，以鋁酸鈣水泥為結(jié)合劑，以磷酸鹽為減水劑。固定硅微粉、水泥及磷酸鹽減水劑的加入量，測試澆注料的不同氧化鋁含量與荷重軟化開始溫度、體積密度、導(dǎo)熱系數(shù)的關(guān)系。（見下圖1）由下圖可知，隨著低水泥澆注料氧化鋁含量的提高，澆注料的體積密度增大，導(dǎo)熱系數(shù)提高。（由圖2）可知，低水泥澆注料的氧化鋁含量在60%左右時澆注料的荷重軟化開始溫度較高，可選擇在軋鋼加熱爐高溫段使用，從性價比來考慮，氧化鋁含量在50%的澆注料可選擇在軋鋼加熱爐的低溫段使用可達(dá)到有效的節(jié)能目的。

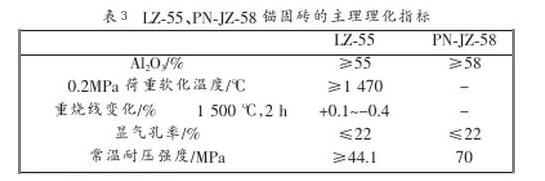

       采用不定型耐火澆注料作為工作襯里的軋鋼加熱爐，錨固磚的選擇較為關(guān)鍵，因?yàn)殄^固磚對整個加熱爐襯里的結(jié)構(gòu)起著重要的作用，按照高鋁磚指標(biāo)區(qū)分錨固磚可以分為LZ-75、LZ-65、LZ-55、LZ-48四種，LZ-75、LZ-65的錨固磚的導(dǎo)熱系數(shù)、熱膨脹率及成本較LZ-55的錨固磚高，在軋鋼加熱爐上一般部位,LZ-55錨固磚完全可滿足使用需要。而在水粱及壓下部位，一般選用振動成型的PN-JZ-58的錨固磚。因?yàn)檎駝映尚偷腻^固磚臨界粒度較大，材料的結(jié)合強(qiáng)度較高，錨固磚的抗拉強(qiáng)度也較機(jī)壓成型的高，并且通過國內(nèi)眾多軋鋼家加熱爐的使用證明（下表3）為LZ-55、PN-JZ-58錨固磚的主要理化指標(biāo)。

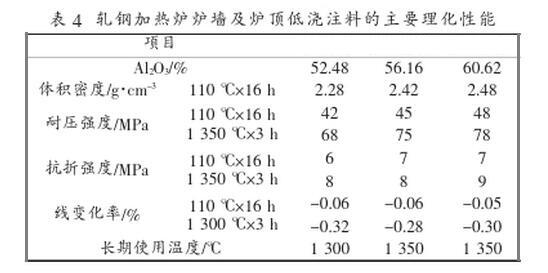

       軋鋼加熱爐的預(yù)熱段工作溫度一般在1200℃以下，采用氧化鋁含量為50%~55%左右的低水泥澆注料完全可滿足使用需求。加熱段及均熱段工作溫度一般在1350℃左右，可選擇氧化鋁含量為60%左右的低水泥澆注料，該澆注料細(xì)粉應(yīng)選擇雜質(zhì)含量較低的原材料，以提高澆注料的高溫使用性能。爐墻及爐頂澆注料主要理化指標(biāo)見（下表4）

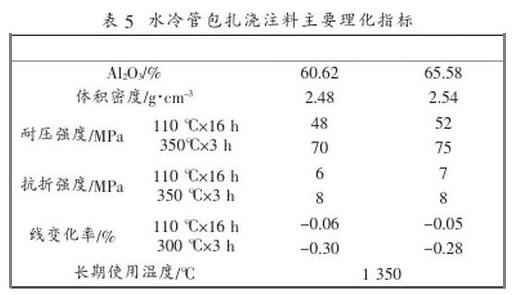

       水冷管包扎用澆注料其施工厚度一般在50~60mm左右。通常情況下，水冷管包扎用澆注料每座加熱爐只選擇一種，一般選擇氧化鋁含量為60%~65%的低水泥澆注料可滿足使用要求，但必須選擇流動性能較好的澆注料。（下圖5）為水冷管包扎澆注料主要理化指標(biāo)。

總結(jié):氧化鋁含量在60%左右的低水泥澆注料已在國內(nèi)多個大型鋼廠得到應(yīng)用，良好的材料性能帶來的不僅僅是加熱爐正常運(yùn)轉(zhuǎn)的穩(wěn)定更是對產(chǎn)品質(zhì)量穩(wěn)定的認(rèn)可。
